射頻電纜的結構是多種多樣的，能夠依據不同的方法和型式來分類。
一、按番禺電纜結構分類

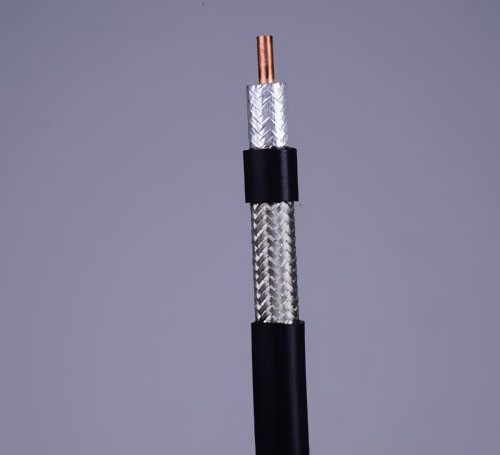

（1）同軸射頻電纜
同軸射頻電纜是最常用的結構型式。因?yàn)槠浔砝飳?dǎo)體處于同心方位，電磁能量限制在表里導體之間的介質內傳達，因而具有衰減小，屏蔽功能高，運用頻帶寬及功能安穩等明顯長處。一般用來傳輸500千赫到18千兆赫的射頻能量。
現在，常用的射頻同軸電纜有兩類：50Ω和75Ω的射頻同軸電纜。特性阻抗75Ω射頻同軸電纜常用于CATV網，故稱為CATV電纜，傳輸帶寬可達1GHz，現在常用CATV電纜的傳輸帶寬為750MHz。
（2）對稱射頻電纜
對稱射頻電纜回路其電磁場是開放型的，因?yàn)樵诟哳l下有輻射電磁能，因而使衰減增大，并導致屏蔽功能差，再加上大氣條件的影響，一般較少選用。對稱射頻電纜首要用在低射頻或?qū)ΨQ饋電的狀況中。
（3）螺旋射頻電纜
同軸或?qū)ΨQ電纜中的導體，有時可做成螺旋線圈狀，借以增大電纜的電感，然后增大了電纜的波阻抗及推遲電磁能的傳輸時刻，前者稱為高阻電纜，后者稱為推遲電纜。假如螺旋線圈沿長度方向卷繞的密度不同，則可制成變阻電纜。
二、按絕緣型式分類
（1）實體絕緣電纜
在這種番禺電纜的表里導體之間悉數填滿實體高頻電介質，大多數軟同軸射頻電纜都是選用這種絕緣型式。
（2）空氣絕緣電纜
電纜的絕緣層中，除了支撐表里導體的一部分固體介質外，其他大部分體積均是空氣。其結構特色是從一個導體到另一個導體能夠不經過介質層。空氣絕緣電纜具有很低的衰減，是超高頻下常用的結構型式。
（3）半空氣絕緣電纜
這種結構型式是介于上述兩種之間的一種絕緣型式，其絕緣也是由空氣和固體介質組合而成，但從一個導體到另一個導體需求經過固體介質層。
三、按絕緣材料分類
塑料絕緣電纜、橡皮絕緣電纜及無機礦藏絕緣電纜。
四、按柔軟性分類
分為番禺電纜、平軟電纜及剛性電纜等。
五、按傳輸功率巨細分類
分為0.5千瓦以下的低功率、0.5~5千瓦中功率、5千瓦以上的大功率電纜。
六、按產品用處特色分類
分為低衰減、低噪音、微小型及搞穩相電纜等。
